MONITOR (18 partes)

El monitor es uno de los principales dispositivos de salida de una computadora por lo cual nos permite visualizar tanto la información introducida por el usuario como la devuelta por un proceso computacional.

PARTES INTERNAS DEL MONITOR

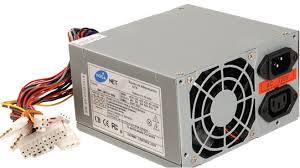

2. Fuente de poder. La fuente de poder del monitor es un poco diferente a la torre, siendo que este unicamente trae el conector


3. Flyback. El Flyback cumple la funcion de denegar alto voltaje en el monitor

Yugo de deflexion

4.Yugo de Deflexión. Sirve para desplazar el haz de electrones.

5.Salida Vertical: Cumple con la funcion de alimentar a la bobina vertical del yugo de deflexion

6.Salida Horizontal. Cumple con la función de alimentar la bobina horizontal del yugo de deflexion

7.Syscon: El circuito integrado denominado SYSCON, cumple la función de controlar el funcionamiento del monitor

8.Oscilador Horizontal: El Oscilador Horizontal se encuentra habitualmente dentro de lo que se conoce como Jungle.En la mayoría de los diseños, este oscilador recibe desde la Fuente de Alimentación una tensión que está comprendida entre 8 y 12 Volts para inicializar su funcionamiento en el momento de arranque.Cuando esto ocurre, comenzará a oscilar libremente en una frecuencia muy aproximada a la de funcionamiento final.Excitará los circuitos del Driver, estos a su vez harán lo propio con el Transistor de Salida Horizontal y comenzarán a generarse dos situaciones distintas en este momento.


9.Salida de Color:En la salida del color el cañón de la pantalla emite tras colores que son Rojo, Verde y azul

10.Bobina Desmagnetizadora: la bobina desmagnetizadora (degaussing coil) cumple la función de desmagnetizar la pantalla del monitor al momento de encender el mismo.

11.Bobinas de deflexión. Las bobinas de deflexión sirven para que el haz de electrones no sea un punto en el centro de la pantalla, sino que se desplacen en el punto correcto. Para ello se utiliza la Deflexión electroestática o la Deflexión magnética

12.Cañón electrónico. El cañón electrónico se encarga de generar un fino haz de electrones que, después de atravesar los diferentes electrodos que lo constituyen, impacta en pantalla. Dicha emisión se logra gracias al principio de la emisión termoiónica (la cual nos dice que por un conductor sometido ha una diferencia de potencial circulan electrones). En un monitor (CRT), a este conductor se le llama cátodo y es el que produce el haz.


13.Rejilla de control. La rejilla de control controla la emisión termoiónica que es la que nos controla el brillo y para que los electrones impacten en la pantalla.

14.Rejilla de pantalla. la rejilla de pantalla cumple con la función de atraer a los electrones al estar a un mayor potencial que el cátodo.

15.Rejilla de enfoque. la rejilla de enfoque obliga a que los electrones sigan una trayectoria, para que al final impacten en el ánodo final (la pantalla)

16.Anillos de Convergencia. Los amillos de convergencia son los que nos permiten ajustar los colores del monitor y dejarlo en un estado de resolucion y referesco bueno de colores, es decir cuando nosotros vemos que la pantalla se ve opaca o distorcionada se le pueden arreglar los defectos de imagen ajustandole los anillos d convergencia.



17. Tubo de rayos catodicos. El tubo de rayos catódicos es un dispositivo que permite la visualización de la información utilizando haces de luz electrónicos. El haz electrónico es generado por un elemento llamado cátodo que al ser calentado genera a su alrededor una nube electrónica, obviamente esta nube adopta un voltaje negativo.
